注明:小帽釘ccd自動外觀檢查設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢:178-5603-5060(微信同號)
一、檢測內容及要求
檢測內容:
產品的尺寸檢測
序號 |
檢測位置 |
檢測方式 |
是否可檢 |
1 |
尺寸 |
背光檢測 |
可檢 |
注明:小帽釘ccd自動外觀檢查設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

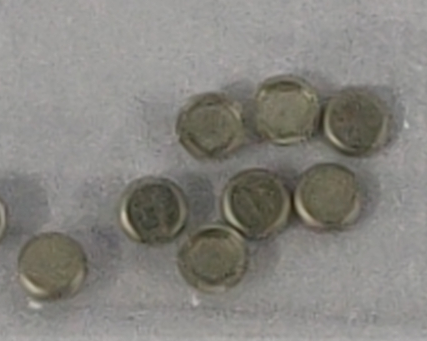

樣品圖:

二、設備組成及主要機構
設備型號:云盤高速檢測機2口下料 (方形) 外形尺寸950*850*1850mm
組成部件清單:
序號 |
部件名稱 |
規格型號 |
數量 |
1 |
視覺檢測軟件 |
SIPOTEK |
1套 |
2 |
工業電腦 |
SIPOTEK定制 |
1套 |
3 |
顯示器 |
PHILIPS 22”液晶顯示器 |
1臺 |
4 |
工業相機 |
SONY工業相機 |
3套 |
5 |
相機調節模組 |
SIPOTEK定制 |
3套 |
6 |
工業鏡頭 |
遠心高清光學工業鏡頭 |
3套 |
7 |
環形光源 |
定制光學自適應光源 |
3套 |
8 |
控制系統 |
SIPOTEK定制 |
1套 |
9 |
伺服電機 |
松下 |
1套 |
10 |
減速機 |
SIPOTEK定制 |
1套 |

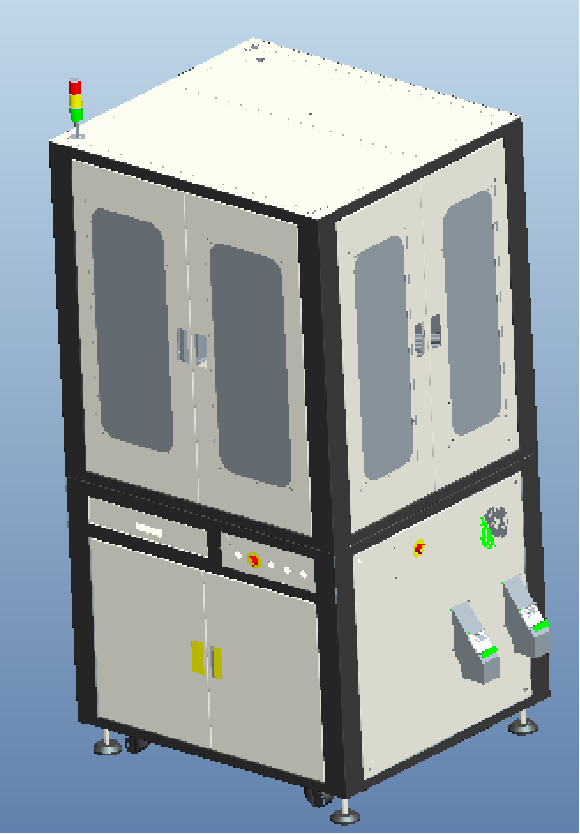

設備外觀-3D立體圖

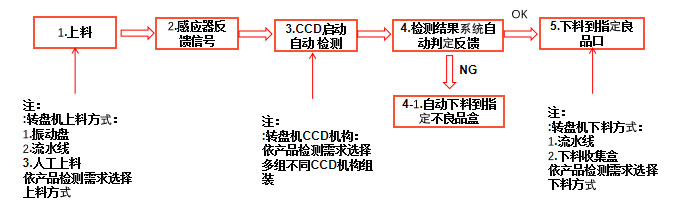

設備檢測流程
三、樣件測試圖片:

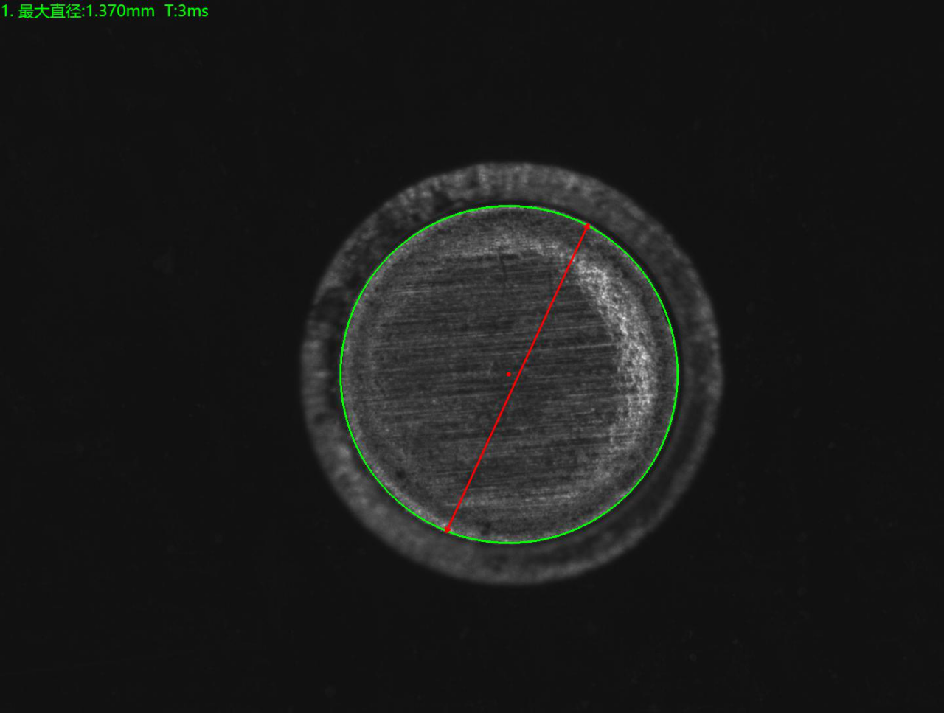

底部正光檢測良品分析圖:OK

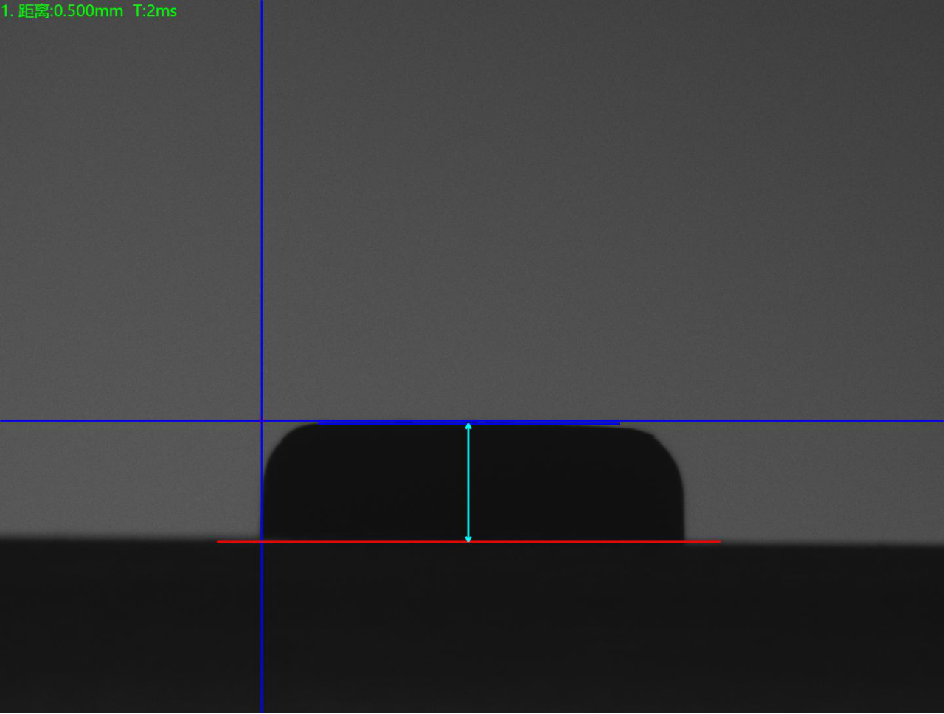

側面背光檢測良品分析圖:OK

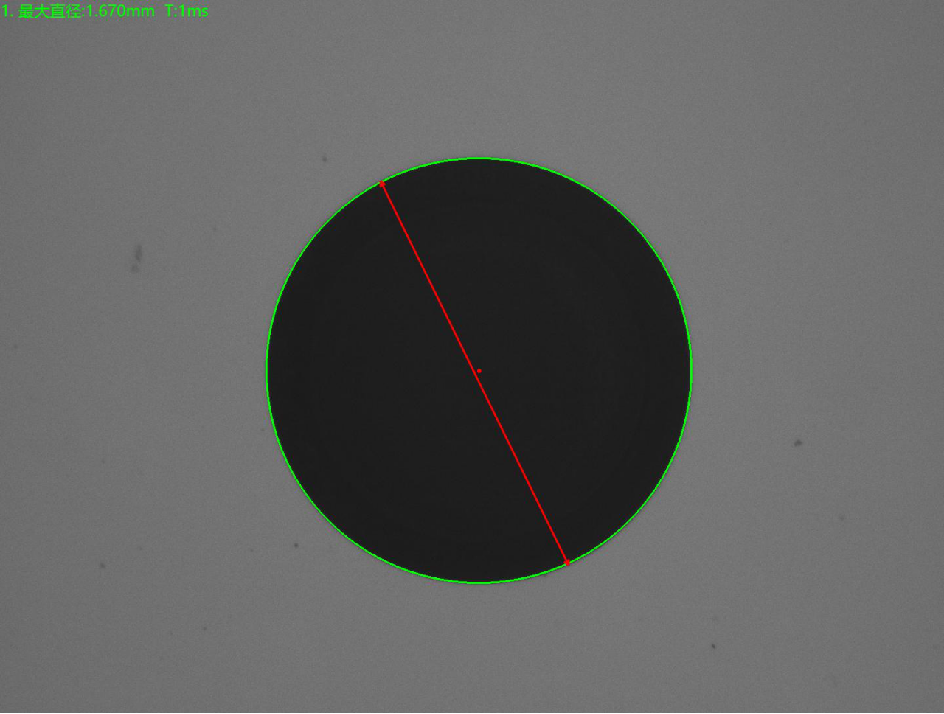

頂部背光檢測良品分析圖:OK

小帽釘ccd自動外觀檢查設備的應用領域
1.識別
2.標準一維碼、二維碼的解碼
3.光學字符識別(OCR)和確認(OCV)
4.檢測
5.色彩和瑕疵檢測
6.零件或部件的有無檢測
7.目標位置和方向檢測和測量
8.尺寸和容量檢測
9.預設標記的測量,如孔位到孔位的距離
10.機械手引導
11.輸出空間坐標引導機械手精確定位
